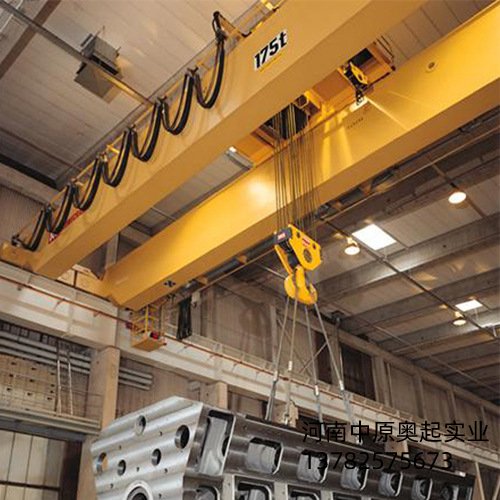

歐式起重機大車的設計步驟

本文鏈接：http://www.menusir.com/jszc/523.html???發布時間：2021-03-09 03:21:12??點擊量：1538

　　歐式起重機大車的設計分結構和機構設計，根據設計主參數(起重量、跨度、工作級別、工作速度、起升高度)及小車軌距和小車重量依次設計結構(主梁、端梁、連接梁)、機構(大車運行機構)、大車附件，以下為其具體設計步驟：

　　(1)根據起重量、小車的總重量、起重機跨度以及工作級別設計計算主梁，確定主梁的截面尺寸;

　　(2)設計主梁跨端的承壓梁，確定承壓梁的截面結構尺寸;

　　(3)用經典公式或有限元建模驗算主梁的*大應力，調整主梁截面尺寸和蓋板、腹板厚度;

　　(4)布置設計主梁的局部加強筋板;

　　(5)設計計算主梁的小車軌道;

　　(6)設計主梁的結構零件圖，計算出主梁的總重;

　　(7)設計主梁附件(走臺、欄桿、司機室安裝、斜梯、維修平臺、檢修吊籠等);

　　(8)計算出大車*大輪壓和*小輪壓，設計大車主、被車輪組;

　　(9)根據大車*大輪壓，設計計算大車端梁，確定大車端梁結構截面尺寸;

　　(10)根據小車軌距，確定大車主、被車輪軸距;

　　(11)確定大車主、被車輪的位置，調整主、被輪壓比;

　　(12)設計計算大車端梁連接梁;

　　(13)選型大車機構的零部件，選型計算大車的電機功率及“三合一”減速器的輸出功率和扭矩，校核制動單元的制動力矩;

　　(14)設計大車運行機構零部件圖和總圖;

　　(15)計算大車運行機構的總重;

　　(16)計算大車總重;

　　(17)設計大車總圖。

　　以上就是關于歐式起重機大車的設計步驟的相關內容，如果想要了解更多相關內容，請持續關注我們。
