龍門吊電控系統的基本構成配電保護單元

本文鏈接：http://www.menusir.com/gsxw/550.html???發布時間：2021-03-29 02:55:57??點擊量：1561

　　龍門吊電控系統一般由配電保護單元、運行機構驅動單元、邏輯控制單元、操作單元、起重機管理系統(CMS)等幾部分組成。見圖6-1。

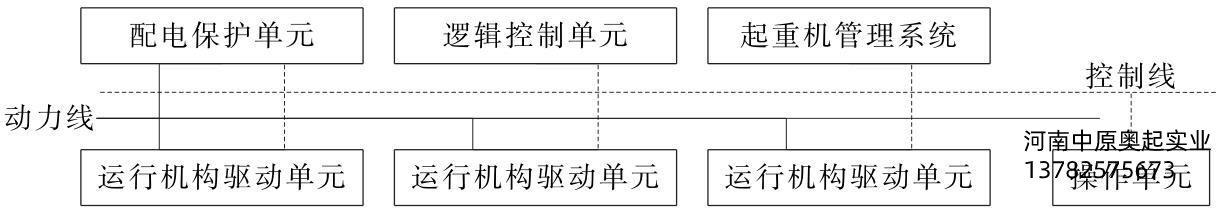

圖6-1龍門吊起重機電控系統框圖

　　1、龍門吊配電保護單元

　　龍門吊電源從電纜卷筒或滑觸線引入后，**應進入配電保護單元。配電保護單元一般由總斷路器、主接觸器、機構分斷路器、機構分接觸器、各分支斷路器、顯示儀表以及保護器件構成。見圖6-2。

　　2、龍門吊總斷路器的作用

　　(1)起重機動力電源的總開關;

　　(2)總斷路器到機構斷路器之間電纜的過載保護;

　　(3)總斷路器出線端到機構斷路器進線端的短路保護。

　　3、龍門吊主接觸器的作用

　　(1)接通和切斷起重機總的動力電源;

　　(2)起重機發生需要停止整機運行的故障時切斷總動力電源。

　　4、龍門吊運行機構斷路器的作用

　　(1)機構電源的開關;

　　(2)機構斷路器到變頻器之間電纜的過載保護;

　　(3)變頻器進線電抗器的過載保護;

　　(4)機構斷路器到變頻器進線端的短路保護。

　　5、龍門吊運行機構接觸器的作用

　　(1)接通和切斷對應機構的電源;

　　(2)在運行機構中，起重機發生需要停止對應機構運行的故障時，切斷該機構的動力電源。

　　有些起重機不使用機構接觸器，用機構斷路器來實現機構接觸器的**項功能，通過機構斷路器的脫扣附件來實現機構接觸器的第二項功能。

　　6、龍門吊控制回路斷路器的作用

　　(1)接通和切斷控制單元的電源(上游或下游);

　　(2)提供隔離變壓器短路和過載保護(上游);

　　(3)為控制單元提供短路和過載保護(下游)。

　　7、龍門吊輔助回路斷路器的作用

　　(1)接通和切斷輔助輔助回路電源;

　　(2)提高輔助回路的短路和過載保護。

　　顯示儀表一般有三相電壓表和三相電流表。

　　保護器件一般有相序保護器件、斷相保護器件、對地漏電流檢測器件、防浪涌(防感應雷)器件、欠壓保護器件和過壓保護器件等。
