龍門吊大車端梁的連接梁設計計算

本文鏈接：http://www.menusir.com/gsxw/539.html???發布時間：2021-03-18 06:46:17??點擊量：1625

　　根據前面的計算和連接梁的設計可得以下參數(圖4-58)。

　　t1=10mm;t2=10mm;t3=10mm;t4=10mm;b=700mm;h=320mm;H=360mm;F=22000N;d=60mm;D=120mm;ζ1取2.8;ζ2取1.8;ζ3取1.5;ζ4取1.8;m=60mm;?。

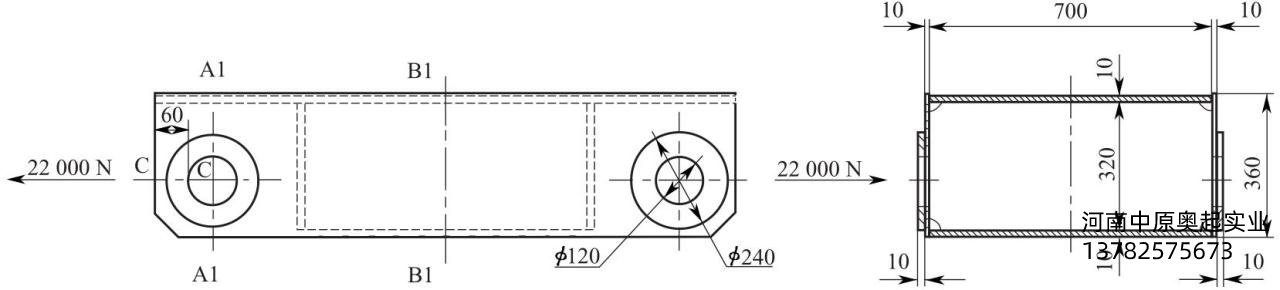

圖4-58例2連接梁示意圖（單位：mm）

　　連接軸符合要求。

　　連接梁符合要求。

　　(4)大車運行機構設計計算

　?、俅筌?ldquo;三合一”減速器選型計算

　　a.大車摩擦阻力計算

　　b.大車坡道阻力的計算

　　坡度角αsinα=0.001

　　坡道阻力Fp=(Q主+G)×sinα=(3000000+1960000)×0.001=4960N

　　c.大車運行靜阻力的計算

　　Fj=Fm+Fp=42400+4960=47360N

　　d.大車運行靜功率計算

　　PN=kd·Pj=1.2×8.4=10.1kW

　　e.大車運行靜阻力矩的計算

　　MP1=Fj×R=47360×0.250=11.8kN·m

　　式中　R——大車車輪的半徑，R=D/2。

　　大車滿載直線運行產生的慣性力矩：加速度取0.08

　　MH=MP1+Mg1=11.8+15.2=27kN·m

　　大車為四角驅動型式，使用四個減速器驅動，1個齒輪箱應承載MH/4=6.750kN·m。

　　Na=V/3.14×D=25.5

　　f.大車減速器選型

　　選取恒星科技國內品牌“三合一”K系列減速器：功率11kW;fb=2.0;i=54.99;n=27;Ma=3950N·m。

　　Ma×fb=3950×2.0=7900N·m>MH/4=6750N·m。

　　所選減速器符合要求。

　?、诖筌囕唹河嬎?/p>

　　根據本例前面計算P大1/2=P0max=9.69×105/2=484.5kN;取Pmax=490kN。

　?、鄞筌囓囕喸O(shè)計計算

　　參考同類低凈空起重機，初選大車車輪直徑D=500mm，

　　Pmin取P2min/2和P2min/2的小值，Pmin=147.5/2=73.75(kN);Pmax=490kN。

　　大車軌道選QU100，車輪有效接觸寬度?

　　車輪材料選DG42CrMo取σb=1080N/mm2，許用輪壓比k=8.5。

　　允許輪壓PL=kDlC=8.5×500×89.33×1.03×1=391.0kN。

　　疲勞強度校核：Pmean≤PL滿足要求。

　　靜強度校核：490(kN)=Pmax≤1.9kDl=1.9×8.5×500×89.33=721.3kN

　　車輪滿足要求。

　　④大車緩沖器選型計算

　　選某國內品牌聚氨酯緩沖器：YK-JHQ-C-20，緩沖容量為25.7kJ，符合要求。
