起重機限位器都有哪些?都有什么作用?

本文鏈接：http://www.menusir.com/cjwt/673.html???發布時間：2021-08-16 03:14:20??點擊量：3591

　　起重機限位器是用來限制機構運行范圍的一種**防護裝置。起重機限位器有兩類，一類是保護起升機構**運行的上升極限位置限制器和下降極限位置限制器，另一類是限制運行機構的運行極限位置限制器。

　　上升到頂位置限制器用于限制取物裝置的起升高度。當?shù)蹙咂鹕缴蠘O限位置時，限位器能自動切斷電源，使起升機構停止運行，防止吊鉤繼續上升拉斷鋼絲繩而發生墜落事故。

　　下降到低位置限制器在取物裝置下降*z低位置時，能自動切斷電源使機構停止運行，以保證鋼絲繩在卷筒上纏繞不少于2圈的**圈數。

　　吊運熾熱金屬或易燃、易爆等危險物體的起升機構應設置兩套上升極限位置限制器，且兩套限位器應有先后，并盡量采用不同結構形式和控制不同的斷路裝置。

　　下降到低位置限位器可只設置在操作人員無法判斷下降位置的起重機上和其他特殊要求的設備上保證重物下降到到低位置時卷筒上保留必要的**圈數。

　　上升到頂位置限制器主要有重錘式與螺桿式兩種。

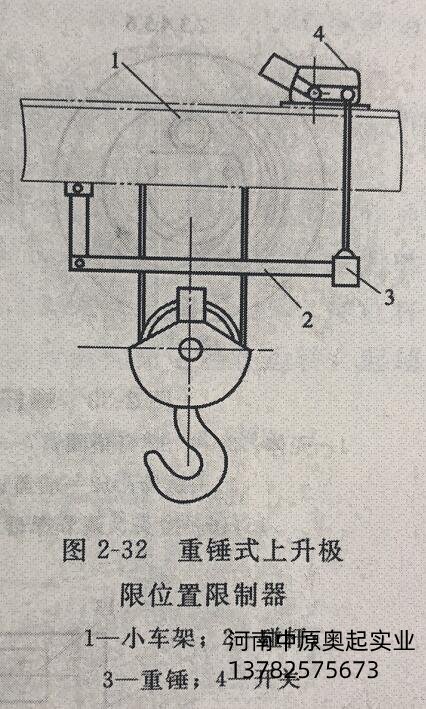

　　(1)重錘式上升到頂限位器限制器，其結構見圖2-32.

　　重錘式上升極限位置限制器由一個限位開關和重錘組成。常用限位開關的型號有LX4-31、LX4-32、LX10-31.其工作原理是：當重錘自由下垂時，限位開關處于接通電源的閉合狀態，當取物裝置起升到一定位置時，限位開關處于接通電源的閉合狀態，當取物裝置起升到一定位置時，托起重錘，致使限位開關常開觸頭分?jǐn)喽袛嗫傠娫?，機構停止運轉，吊鉤停止上升;如欲下降，控制手柄回零重新啟動即可。

　　(2)螺旋式上升位置限制器

　　螺旋式上升限位器限制器有螺桿傳動和蝸桿傳動兩種形式，這類限制器的優點是自重輕，便于調整和維修。其結構分別見圖2-33和圖2-34.　　螺桿式上升限位器限制器是由螺桿、滑塊、十字聯軸器、限位開關和殼體組成。當起升重物升到上到頂位置時，滑塊碰到限位開關，切斷電路，控制了起升高度。當在螺桿兩端都設置限位開關時，則可限制上升和下降的位置。

　　螺旋式上升限位器準確可靠，但應注意的是每一次更換鋼絲繩后，應重新調整限位器的停止位置，避免發生事故。
